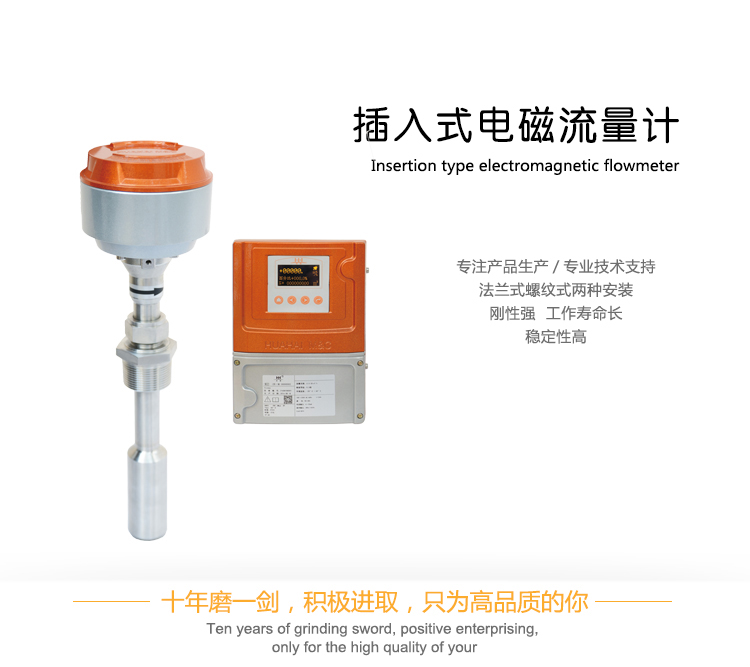

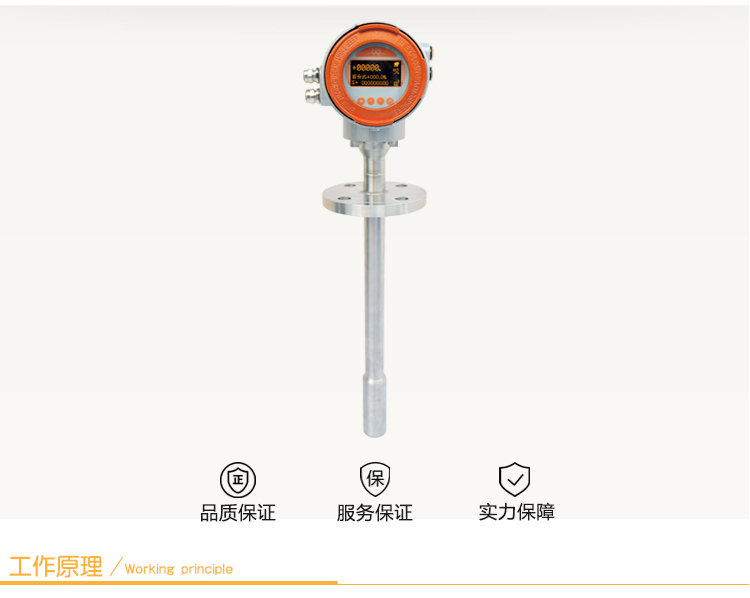

1、傳感器原理 |
|

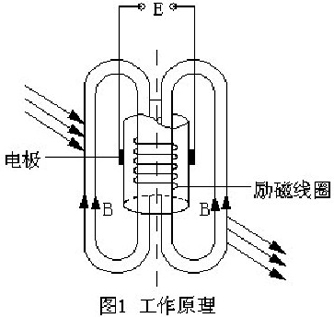

傳感器實際上是一種液體流速測量?jī)x表。它是應用法拉第感應定律的原理制成的流速測量?jī)x表。圖1 是插入型流量計基本工作原理的示意圖。用長桿將小的電磁流量傳感器插入到被測量管道中規定位置，導電流體垂直流過傳感器工作磁場時（轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中產生工作磁場），相當導體在磁場中作切割磁力線運動。根據法拉第感應定律，在導體的兩端產生感應電動勢。感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度B、兩極間距離L 和流體的平均流速呈正比。即 E=B·L·V(伏) |
|
式中：E——感應電動勢，V； B——磁場強度，T； L——兩電極間距離，m； |
|
V——流過傳感器的流速（亦即代表被測管道規定插入點的質點流速），m/s |
|
K——系數。 |
|
 |
|
|

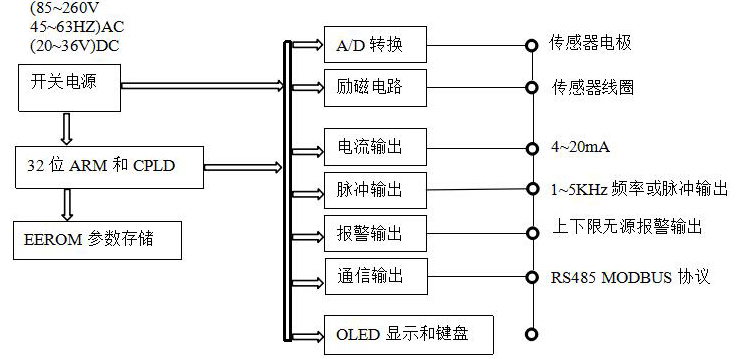

2.電路工作原理 |
|
|
 |
|
|
|

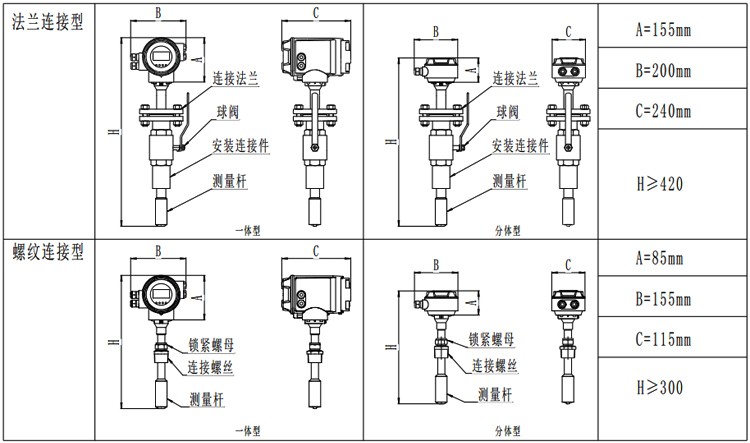

3、結構組成
1.電極 2.探頭殼體 3. 帶閥門安裝連接座/螺紋底座 4.連接法蘭/螺紋接頭 5.轉換器 6.接地螺釘
|
 |
|
1.傳感器內無活動部件，結構簡單，剛性強，工作壽命長。 |
|
2.傳感器探頭采用****工藝制作，大大提高產品穩定性。 |
|
3.插入式電磁結構可在低壓或帶壓情況下不停水方便的安裝、拆卸。因此非常適用于現有管道的流體測量和便于儀表的維護、修理。 |
|
4. 測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于20μs/cm）等物理參數變化的影響；傳感器幾乎無壓力損失，能量損耗極低。 |
|
5.較一般流量計的制造成本和安裝費用低。特別適于大中口徑管道流量測量。 |
|
6. 有法蘭式和螺紋式兩種安裝結構可選。 |
|
 |
1、主要技術參數
|
型號 |
Focmag3401 |
Focmag3402 |
|
公稱通經 |
DN150-DN800 |
DN200-DN1800 |
|
基本誤差 |
±2.0%F.S |
|
流速范圍 |
0.5m/s-10m/s |
|
環境溫度 |
-20-60℃ |
|
介質溫度 |
-20-80℃ |
|
連接方式 |
法蘭連接 DN40 PN1.6MPa |
螺紋連接 1½NPT |
|
工作壓力 |
0.25MPa-1.6MPa |
|
輸出信號 |
電流輸出：4-20mA 頻率輸出：0-5kHz |
|
消耗功率 |
≤15W |
|
供電電源 |
220V AC 50HZ、24V DC |
|
電極材質 |
316L |
|
通信接口 |
RS-485;HART |
|
安裝形式 |
一體式；分體式 |
|
電器接口 |
M20*1.5螺紋 |

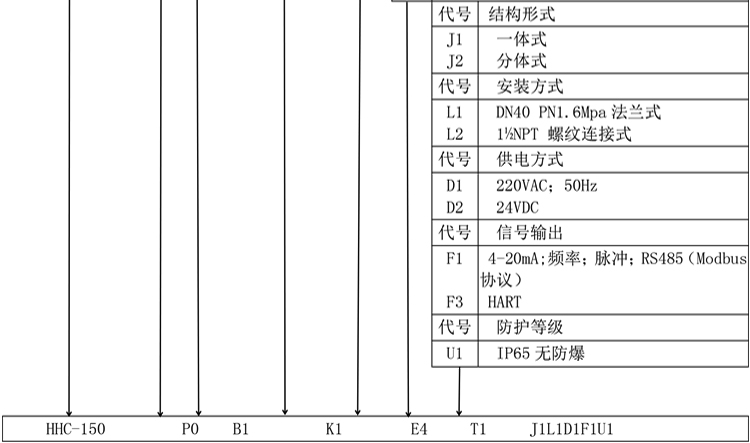

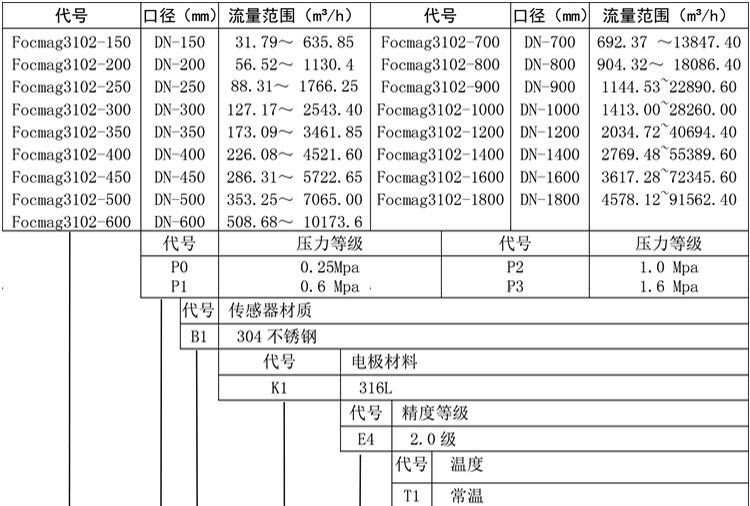

2、測量范圍
|
口徑 (mm) |
測量范圍(m3/h) |
口徑 (mm) |
測量范圍(m3/h) |
|
DN150 |
31.79～ 635.85 |
DN700 |
692.37 ～13847.40 |
|
DN200 |
56.52 ～ 1130.4 |
DN800 |
904.32～ 18086.40 |
|
DN250 |
88.31 ～ 1766.25 |
DN900 |
1144.5～ 22890.60 |
|
DN300 |
127.17～ 2543.40 |
DN1000 |
1413.0～ 28260.00 |
|
DN350 |
173.09～ 3461.85 |
DN1200 |
2034.7～ 40694.40 |
|
DN400 |
226.08～ 4521.60 |
DN1400 |
2769.4～ 55389.60 |
|
DN450 |
286.31～ 5722.65 |
DN1600 |
3617.2～ 72345.60 |
|
DN500 |
353.25～ 7065.00 |
DN1800 |
4578.1～ 91562.40 |
|
DN600 |
508.68～ 10173.6 |
|
|
|
 |
|
|
|
|
  |
 |
|
1.安裝要求 |
|
1.1 通用要求 |
|
a、為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間 |
|
b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所 |
|
c、流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置 |
|
d、避免流量計安裝在含有腐蝕性氣體的環境中 |
|
e、避免流量計安裝在有強振動源、強磁場的場所 |
|
1.2工藝管要求 |
|
a、 上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑） |
|
b、工藝管與流量計需同心，同軸偏差不大于0.05DN |
|

|

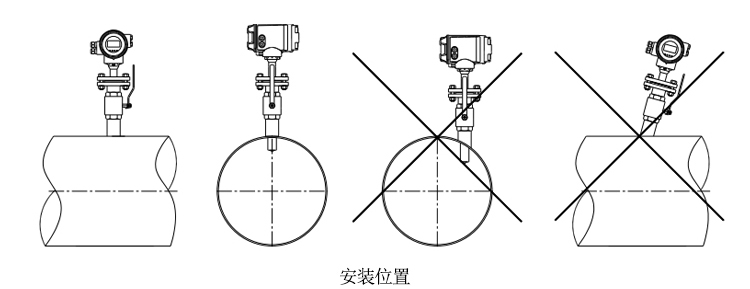

2.安裝條件 |
|

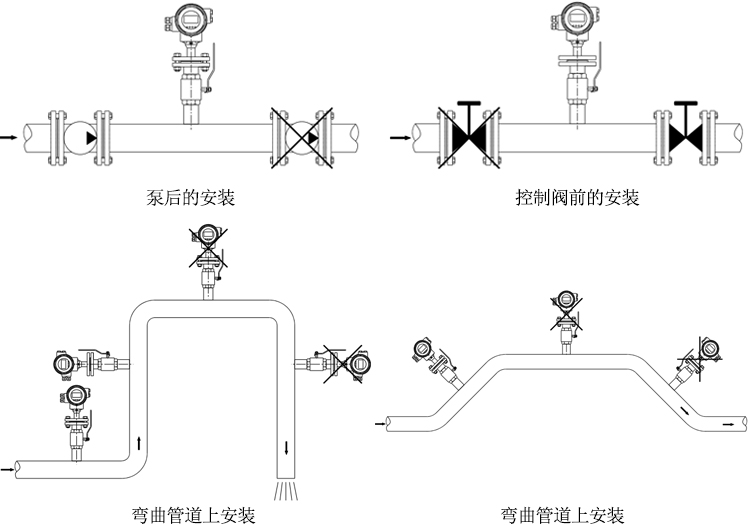

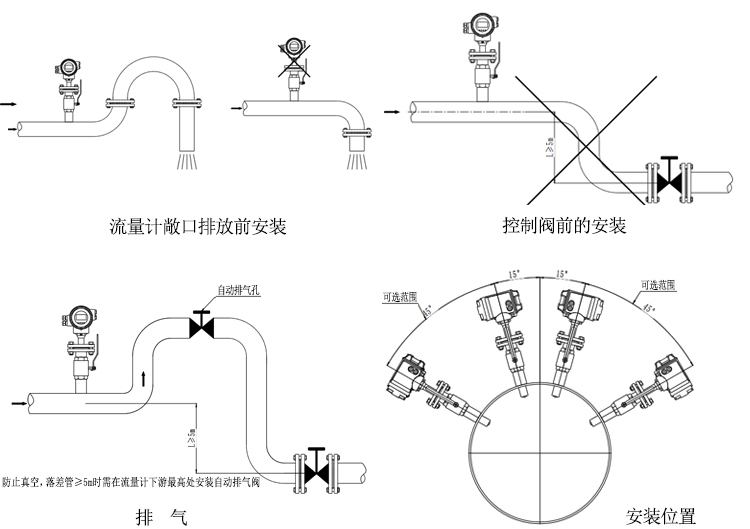

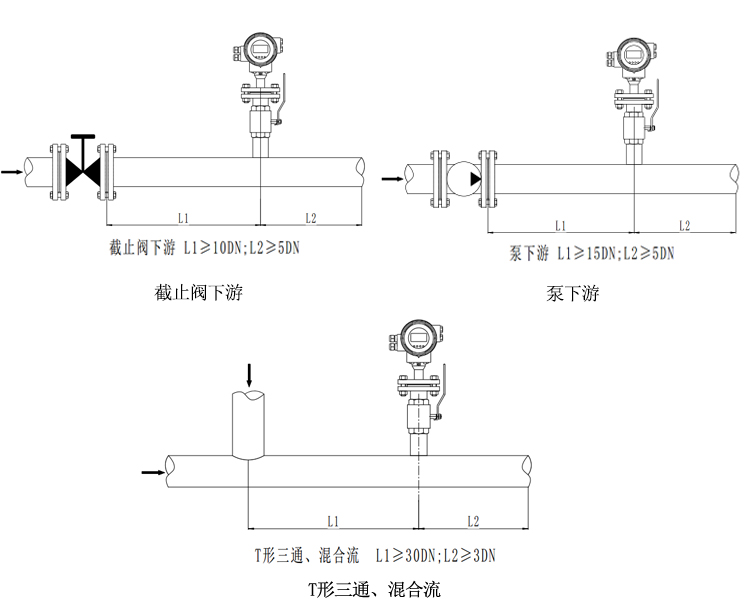

2.1直管段 |
使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真
|

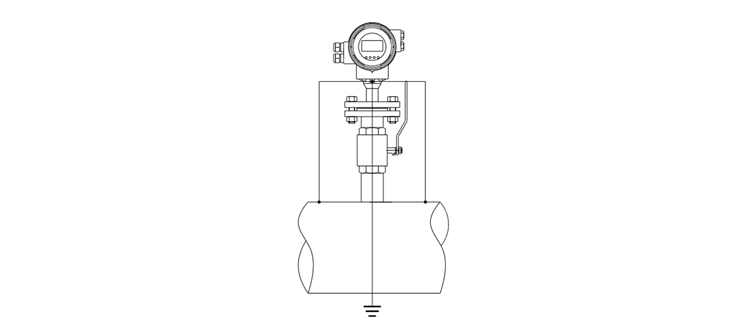

3.接地 |
|
流量計必須按規定接地，以保證流量計可靠的工作、防止操作人員收到電擊。 |

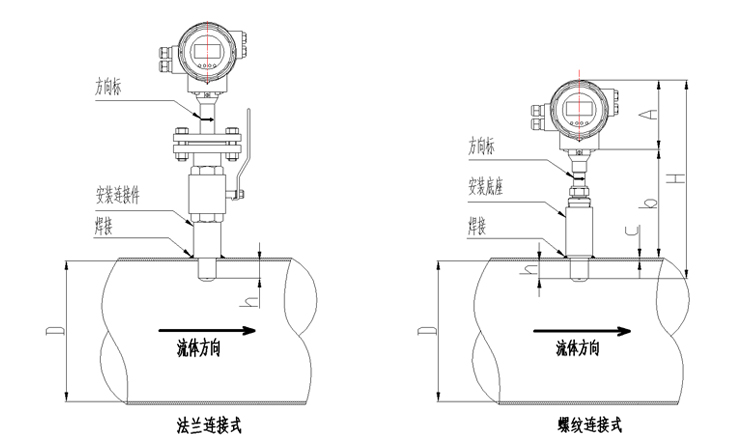

4.安裝插入深度計算及說明
|
a.插入深度為管道內徑(D)的1/10。 |
|
b.螺紋連接型插入式電磁因其安裝原理，在安裝過程中需手動調節尺寸b（表頭底部至管道外壁距離），以保證插入深度為管道內徑(D)的1/10。尺寸b計算公式：b（表頭底部至管道外壁距離）=H（產品總長）-A（表頭高度）-h（插入深度）-c（管道壁厚）。 |
|
c.傳感器安裝前用酒精棉球或清潔的細紗布輕輕地，仔細地擦除傳感器測量頭部?jī)蓸O表面的油脂、灰塵等臟污物質。但不得用堅硬的東西損傷電極表面和絕緣材料。 |
|
d.對于生產裝置不允許斷流的情況下，選用可進行帶壓安裝。首先，直接把安裝連接件焊接到測量管道的安裝位置上，再安裝上球閥，然后用專用管道開孔機進行帶壓開孔，孔開好后，關閉球閥，流體不會外溢，然后連接密封件，再安裝上傳感器。（只適用于法蘭連接型插入式電磁） |
|
5.接線指南 |
|
5.1 提示 |
|
a.電磁流量轉換器的接線必須由專業技術人員完成！ |
|
b.所有接線應在切斷供電電源后進行；按說明書正確牢固連接！ |
|
c.旋緊出線套的壓緊螺母和端蓋，保持轉換器良好密封； |
|
d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件！ |
|
e.在供電前還應再次檢查所有接線****無誤！ |

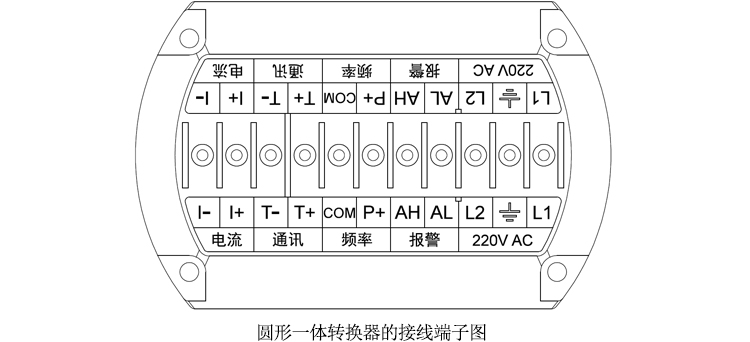

5.2 一體轉換器的接線端子與標示
|

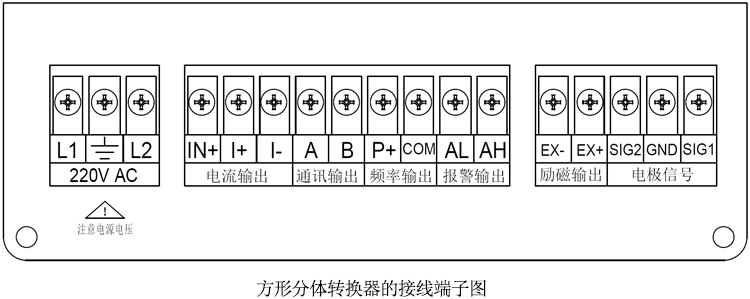

5.3 分體轉換器的接線端子與標示 |
|
5.4 接線重要說明 |
|
關于有源無源4-20mA重要說明！??！ |
|
電磁流量計是4線制儀表不同于兩線制儀表的4-20mA，兩線制4-20mA儀表需要測量電流表同時需要外接24V電源才可以正常工作，而電磁流量計本身是4線制4-20mA內部已經有24V電源無需外接只需要接一個單純的電流表即可。無特殊定制說明本公司生產電磁流量計都是有源4-20mA不需要外接24V電源否則將燒壞儀表。 |
|
|
|

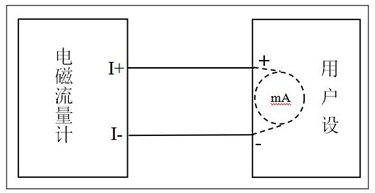

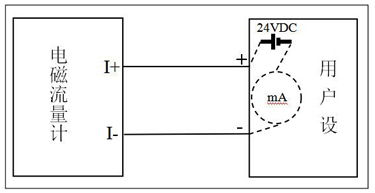

① 一體電磁流量計有源4-20mA輸出接線（一體電磁流量計默認情況下是有源4-20mA用戶設備電流表不能有電源輸出） |
|

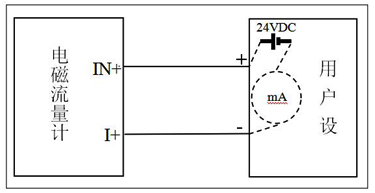

② 一體電磁流量計無源4-20mA輸出接線 （一體電磁流量計無源4-20mA需要在訂貨時說明否則是有源4-20mA輸出） |
 |
|
 |
|

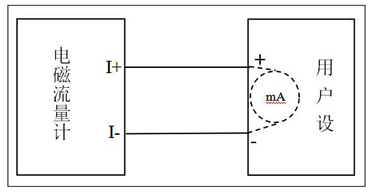

③ 分體電磁流量計有源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） |
|
④ 分體電磁流量計無源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） |
 |
|
 |
|
⑤ 用戶設備怎么判斷需要有源電流輸出還是無源電流輸出？ |
|
a.斷開電磁流量計與用戶設備4-20mA連接線確保用戶設備處于開路狀態。 |
|
b.用數字萬用表電壓檔測量用戶設備4-20mA連接線是否有24V左右電壓。 |
|
c.如果有24V左右電壓則需要定無源電流輸出否則需要定有源電流輸出; |
|
|
|
|
|
|
|
|
1. 維護 |
|
傳感器一般不需要定期維護。但對于被測介質容易使電極和測量頭（測量管）表面或內壁粘附結垢的情形，必須進行定期清洗。清洗周期視粘附結垢程度而定。在清洗電極和測量頭（測量管）時，一定要注意勿使絕緣材料和電極損傷。 |
2 .常見故障排除參照表
|
故障現象 |
產生原因 |
排除方法 |
|
轉換器流量為負值 |
1.傳感器方向指示插與流體流向相反 |
1.旋轉傳感器方向180° |
|
2.調整轉換器中 “流量方向選項” |
|
轉換器輸出超量程 |
1.流量計量程值小于實際測量值 |
1.擴大流量計量程 |
|
2.流體未充滿管道 |
2.關小流量調節閥門 |
|
3.勵磁線圈開路 |
3.重新接線 |
|
輸出信號波動過大 |
1.傳感器電極處有氣體存在，造成電極與介質接觸不良 |
1.排除管道內氣體 |
|
2.電極上有沉積物 |
2. 清洗電極 |
|
輸出信號逐漸 漂向零值 |
1.傳感器進水 |
1.更換傳感器 |
|
2.電極被覆蓋 |
2. 清洗電極 |
左右電壓則需要定無源電流輸出否則需要定有源電流輸出; |
|
 |
|
為防止儀表在運轉時受到損壞，在到達安裝現場以前，請保持制造廠發運時的包裝狀態。貯存時，貯存地點應在具備下列條件的室內： |
|
a) 防雨、防潮； |
|
b) 機械振動小，并避免沖擊； |
|
c) 溫度范圍 -20～+60℃； |
|
d) 濕度不大于80%； |
|
|
|
|
|
