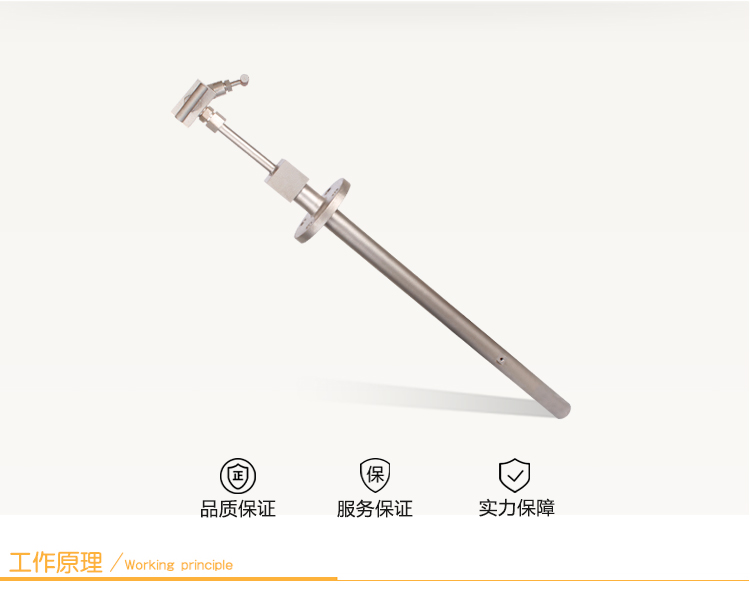

笛型勻速管

產品特性：

智能電磁流量計智能插入式電磁流量計商品描述笛形勻速管與孔板的差壓式流量傳感器一樣都遵循伯努利方程。它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。

商品描述

笛形勻速管與孔板的差壓式流量傳感器一樣都遵循伯努利方程。它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了****計量，將整個圓截面分成四個單元面積相等的兩個半圓及兩個半環。阿牛巴流量計的檢測桿是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆兩對總壓孔，分別處于各單元面積的中央，它們分別反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。

當?shù)研蛣蛩俟苷_安裝在有足夠長度直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數。在檢測桿的背面中間設有檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至變送器的負壓室，正、負壓室測得的差壓的平方與流量截面的平均流速成正比，從而獲得差壓與流量成正比的關系。

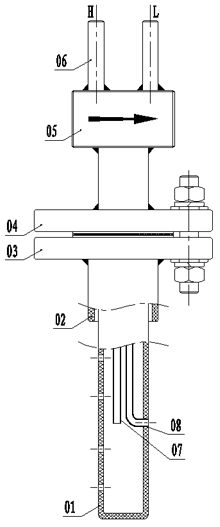

1.法蘭連接笛型勻速管傳感器結構

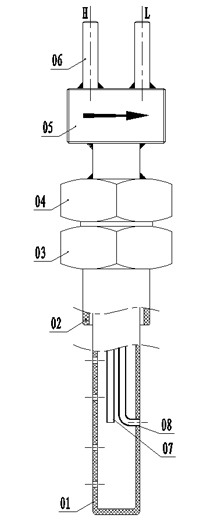

2.螺紋連接笛型勻速管傳感結構

1.測量管

2.支撐管

3.支撐法蘭

4.測量管固定法蘭

5.連接座

6.引壓管

7.(正壓)毛細引壓管

8.(低壓)毛細引壓管

1.測量管

2.支撐管

3.連接螺母

4.測量管固定螺紋連接件

5.連接座

6.引壓管

7.(正壓)毛細引壓管

8.(低壓)毛細引壓管

****壓損低	笛形勻速管的**壓力損失僅占差壓的2～15%，而一般孔板的損失卻要占差壓的40～80%。隨著管徑的增大，阿牛巴**壓損可忽略不計，大大節省了動能成本
測量精度高、穩定性好	****度可達1.5％，穩定度可達±O.2％，并且長期穩定
量程比寬	量程比寬度達10：1
適用性廣	可用于液體、氣體和蒸汽流量等各種介質流量測量
有利于管道布局	笛形勻速管不僅適用于圓形管道，也適用于矩形管道。勻速管上下游直管段的長度要求比孔板低得多，給管道的布局設計帶來了很大的靈活性，節省了費用
安裝和維護更加簡便	笛形勻速管重量輕，安裝拆卸方便，無需起重工具，可以在被測管道不斷流、不停車的情況下進行安裝或拆卸

1、量程比10：1

2、通用管徑：100mm～3000mm

3、測量精度：±1.5％

4、重復精度：±0.2％

5、工作壓力：0～25Mpa

6、工作溫度：-20℃～500℃

7、適用介質：空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽等

8、連接方式：法蘭連接、螺紋連接

笛形勻速管安裝尺寸示意圖

注：圖中“L”，“r1、r2、r3、r4”為客戶提供的管道參數計算所得。

型號	說明
HLVA	笛型勻速管流量計
	代號	按照結構形式分類
	1	法蘭連接笛型勻速管
	2	螺紋連接笛型勻速管
		代號	公稱壓力（MPa）(必選項)
		1.6	1.6
		2.5	2.5
		4.0	4.0
		6.3	6.3
		10	10
		16	16
		25	25
			代號	口徑 (必選項)
			100-3000	DN100-DN3000
				代號	介質 (必選項)
				1	液體
				2	氣體
				3	蒸汽
					代號	補償形式 (可選項)
					N	不帶壓力、溫度補償
					P	帶壓力補償輸出
					T	帶溫度補償輸出
						代號	變送器差壓量程范圍 (可選項)
						0	微差壓量程
						1	低差壓量程
						2	中差壓量程
						3	高差壓量程
							代號	是否帶現場顯示 (可選項)
							W	節流裝置傳感器
							X	智能節流裝置（流量計）

1.請?zhí)峁┕艿莱叽?、壁厚、材質要求；

2.請?zhí)峁┝黧w狀況，如名稱，****最小常用溫度，****最小常用工作壓力，****最小常用流量(如果是氣體，還需提供是在工作狀態下或20℃、101.325KPa標準狀態下，介質組分等)，密度，粘度等；

3.選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等。

●要求工藝管道的內徑與傳感器的設計時一致。

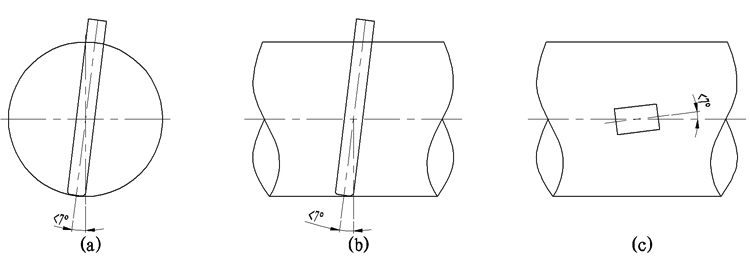

●插入式勻速管傳感器安裝時除了高壓孔應正對流速方向外，必須保證傳感器檢測桿與工藝管道的軸線垂直,夾角偏差應小于7°(圖a)；傳感器總壓孔中心與管道軸線夾角應小于7°(圖b)；檢測桿沿管道直徑方向插入到底部，其角度偏差小于7°(圖c)。

安裝時****垂直誤差示意圖笛型勻速管安裝及注意事項

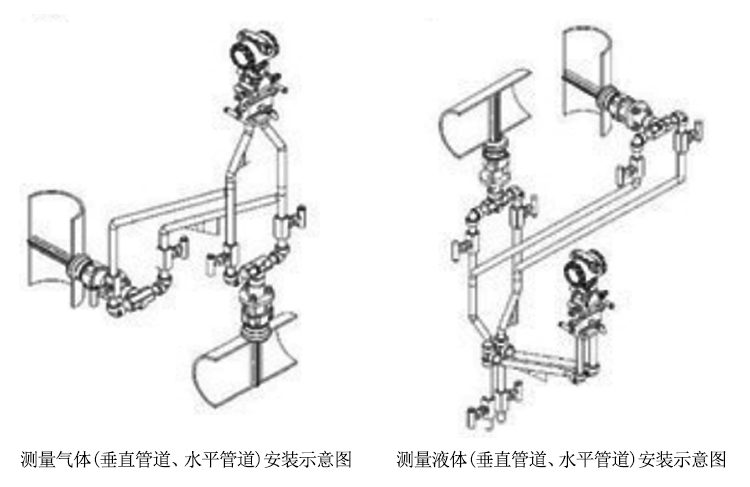

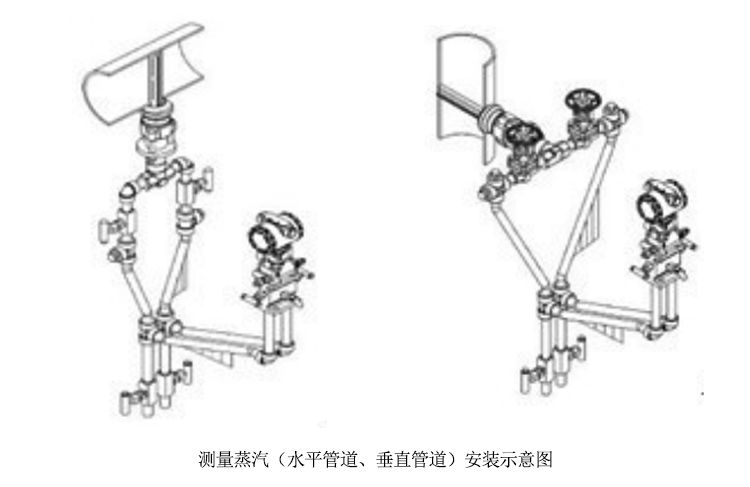

●對于垂直管道傳感器可安裝在管道水平面沿管道圓周360的任何位置上，高低壓引壓管應處于同一平面上；當測量液體時，應向下側傾斜安裝；當測量氣體時應向上傾斜安裝。

●夾緊傳感器的裝置應保證不泄露，不松動，不位移。

●由于傳感器是以速度面積法為基礎，采用近似積分理論，用較多的點來描述。

分布方程，并且是在充分發展的速度分布條件下建立的。所以，為了能得到一個理想的分布，必須在傳感器前后有一定長度的直管段（見下表）

序號	均速管流量傳感器安裝位置	上游側			下游側
		有整流器	無整流器
		有整流器	同一平面	不同平面
1	有一個90°彎頭或三通	6D	7D	9D	3D
2	在同一平面內有兩個90°彎頭	8D	9D	14D	3D
3	在不同平面內有兩個90°彎頭	9D	19D	24D	4D
4	管道直徑改變（收或擴）	8D	8D	8D	3D
5	部分開啟的閘閥、球閥或其它節流	8D	8D	8D	3D

注：（1）表中“D”為管道內徑。（2）在管道段不足的情況下，上游應占管道全長的70％，下游占30％，此時仍可給出穩定的示值，但****度下降。

笛型勻速管安裝及注意事項

序號	故障現象	產生的原因	清除方案
1	無差壓信號輸出	1、高低壓閥未打開	1、打開高低壓閥
1	無差壓信號輸出	2、平衡閥未旋緊	2、旋緊平衡閥
2	差壓信號輸出過小	1、導壓系統有泄漏現象	1、認真查找，排除泄露
2	差壓信號輸出過小	2、二次表量程選配不當	2、調小差壓變送器上限值
3	差壓信號輸出過大	1、二次表量程選配不當	1、調大差壓變送器上限值
3	差壓信號輸出過大	2、背壓孔堵塞	2、清洗勻速管，排除堵塞
