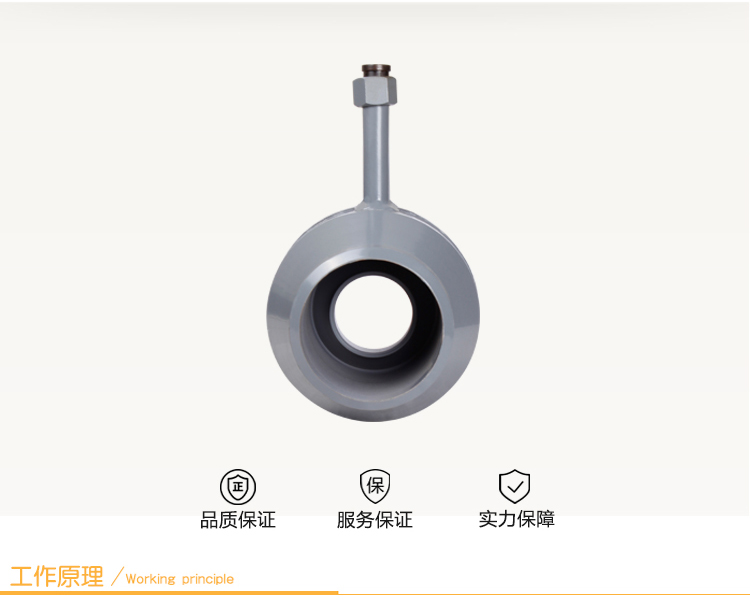

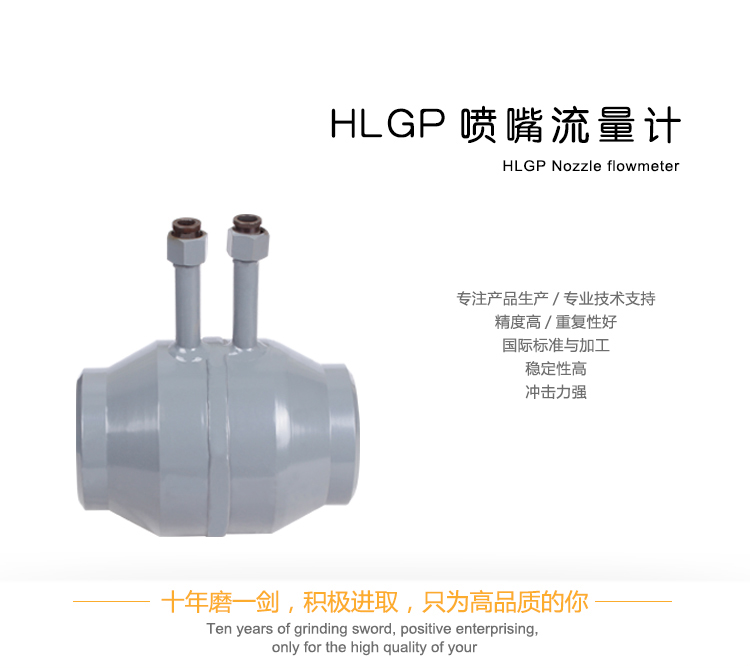

噴嘴流量計

產品特性：

噴嘴的測量是依據流體力學的節流原理。當充滿管道的流體流經管道內的噴嘴時，流束將在噴嘴處形成局部收縮，從而使流速加快，靜壓力降低。于是在噴嘴前后便產生了壓力降或叫壓差。介質流動的流量愈大，在噴嘴前后產生的壓差也就愈大。根據壓差的平方根與流量

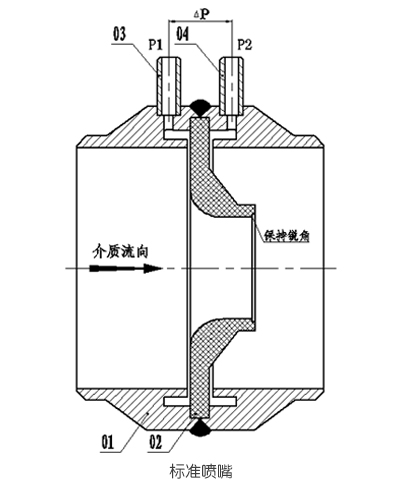

1.標準噴嘴鍛件；
2.標準噴嘴芯；
3.高壓取壓管；
4.低壓取壓管

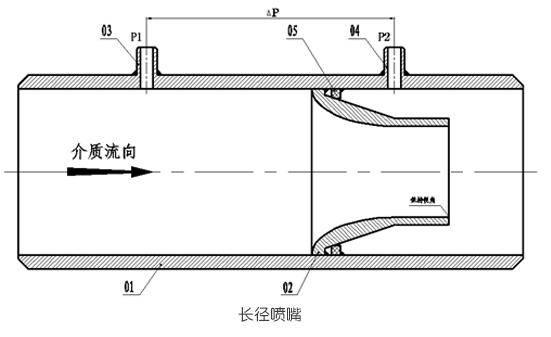

1.導管；
2.長徑噴嘴芯；
3.高壓取壓管；
4.低壓取壓管；
5.擋圈

●噴嘴流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長。
●噴嘴比孔板的壓力損失小，要求直管段長度也短。
●噴嘴計算采用國際標準與加工，按JJG640-94進行檢定，無需實流校驗。
●精度高、重復性好、流出系數穩定。
●圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。
●可耐高溫高壓、耐沖擊。

●標準噴嘴（ISA1932噴嘴）
    適用介質；適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
    公稱口徑：DN50—DN500 （DN>500亦可設計、生產）；
    工作壓力：≦42MPa；
    工作溫度：-50℃ — 650℃；
    取壓方式：角接取壓；
    噴嘴安裝方式：管道式、夾持式、焊接式；
    執行標準：IS05167；GB/T2624；
    精確度：符合標準±1.0 %；
    材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等；
           噴嘴：不銹鋼304；316等。

●長徑噴嘴
    適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體；
    公稱口徑：DN50—DN500；
    工作壓力：≦42MPa；
    工作溫度：-50℃ - 650℃；
    取壓方式：徑距（D-D/2）取壓；
    噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2）設置取壓孔；
    執行標準：IS05167; GB/T2624；
    精確度：符合標準±2.0 %；
    材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等；
           噴嘴：不銹鋼304； 316等。

●標準噴嘴

（ISA1932噴嘴）

口徑	L	￠B
DN50-DN150	200mm	根據客戶提供的管道尺寸、耐壓等級要求制定。
DN200-DN250	220mm
DN300-DN350	240mm
DN400-DN450	260mm
DN500	300mm

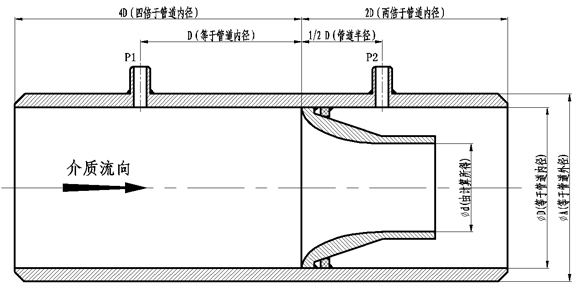

●長徑噴嘴

型號	說明
HLGP	節流裝置（噴嘴流量計）
	代號	結構形式
	I	標準噴嘴
	L	長徑噴嘴
		代號	公稱壓力（MPa）
		2.0	2.0
		5.0	5.0
		11	11
		26	26
		42	42
			代號	口徑
			50-500	DN50-DN500
				代號	介質
				1	液體
				2	氣體
				3	蒸汽
					代號	補償形式
					N	不帶溫度、壓力補償
					P	帶壓力補償輸出
					T	帶溫度補償輸出
						代號	變送器差壓量程范圍
						0	微差壓量程
						1	低差壓量程
						2	中差壓量程
						3	高差壓量程
							代號	變送器差壓量程范圍
							0	微差壓量程
							1	低差壓量程
							2	中差壓量程
							3	高差壓量程
								代號	是否帶現場顯示
								W	節流裝置傳感器
								L	智能節流裝置（流量計）

（1）管道尺寸：外徑×壁厚；
（2）測量介質名稱，介質密度〔kg/m3〕；
（3）設定的****流量：即流量計的量程上限值〔kg/h或m3/h〕；
（4）工藝的最小流量：〔kg/h或m3/h〕；
（5）工作壓力：（Mpa）；
（6）工作溫度：（°C）；
（7）如配我公司智能流量積算儀請?zhí)峁簤毫ψ兓秶?，或壓力變送器型號、量程；溫度變化范圍，或溫度變送器型號、量程?/p>

1、盡可能避免測量管內變成負壓；
2、避免附近有大電機、大變壓器等，以免引起噴嘴場干擾；
3、選擇震動小的場所，特別對一體型儀表；
4、易于實現傳感器單獨接地的場所；　　
5、盡可能避免受陽光直照；　　
6、盡可能避開周圍環境有高濃度腐蝕性氣體；
7、盡量滿足計算書要求的前后直管段。

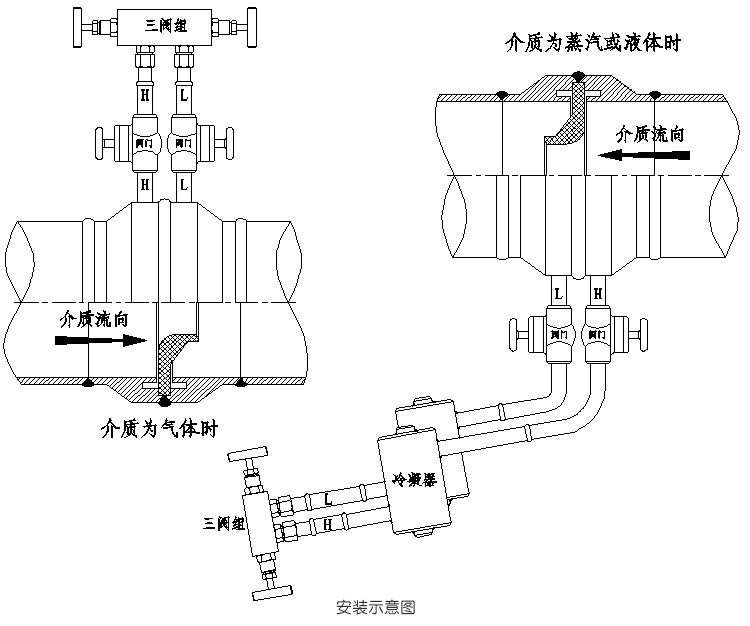

1、可水平、垂直或傾斜安裝，應保證管內充滿介質；
2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；
4、引壓管路安裝應符合標準規定的規范。

故障現象	產生原因	解決方案
無差壓信號輸出	高低壓閥門未打開	打開高低壓閥門
無差壓信號輸出	平衡閥未旋緊	旋緊平衡閥
差壓信號輸出過小	差壓量程不匹配	調整變送器量程
差壓信號輸出過小	高壓引壓管泄漏	查找并排除泄漏
差壓信號輸出過大	低壓引壓管堵塞	清理引壓管
差壓信號輸出過大	差壓量程不匹配	調整變送器量程

   自帶附件
   引壓管、本體導管（鍛件）
   可選附件
   冷凝器、承插焊閘閥、三閥組、針型截止閥
   可選相關商品
   壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器。
